YAG激光器系列
设备简介YAG激光器是以脉冲氙灯作为泵浦源,以ND:YAG作为产生激光工作物质,激光电源首先将脉冲氙灯预燃,通过激光电源对脉冲氙灯放电,使氙灯产生一定频率和脉宽的光波。光波经聚光腔照射激光晶体,从而激发晶体产生激光,再经过谐振腔后产生波长为1064nm的脉冲激光,激光经过光纤传输、聚焦后辐射至工件表面,使工件局部熔化实现焊接。
技术参数
technical parameter

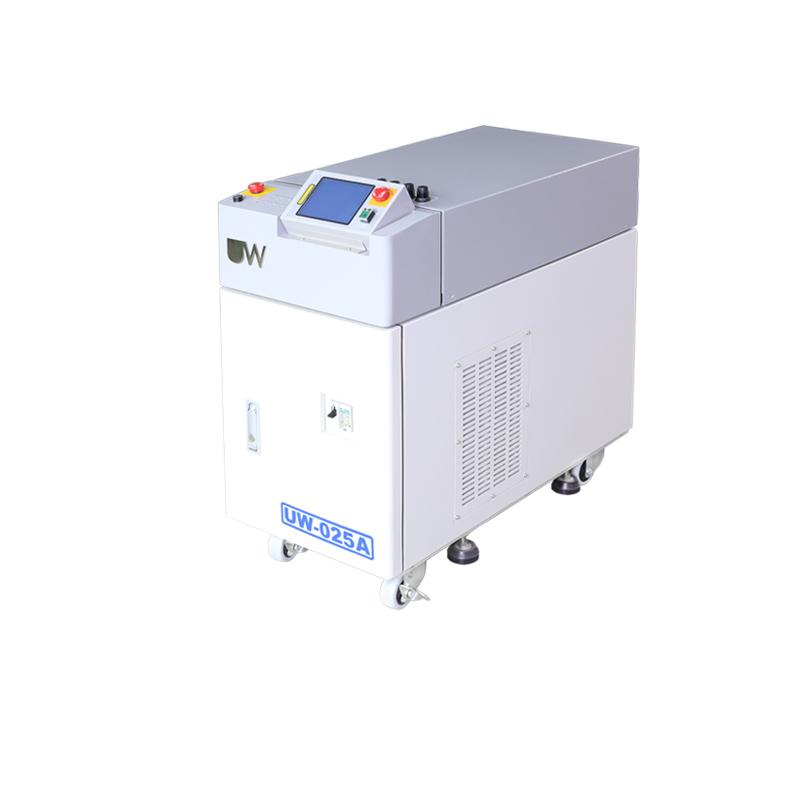

UW-025A
型号

UW-025A

输出功率

25W

最大峰值功率

5KW

能量稳定度

W士3%

激光波长

1064nm

瞄准定位

带红光指示(焊接头CCD定位)

电源输入

AC220V士10%, 50/60Hz

工作方式

脉冲

整机功耗

<1.6KW

内循环冷却

封闭式内循环水冷

外循环冷却

风冷

冷却能力要求

0

外形尺寸(L*W*H)

850mm X 410mm X 800mm

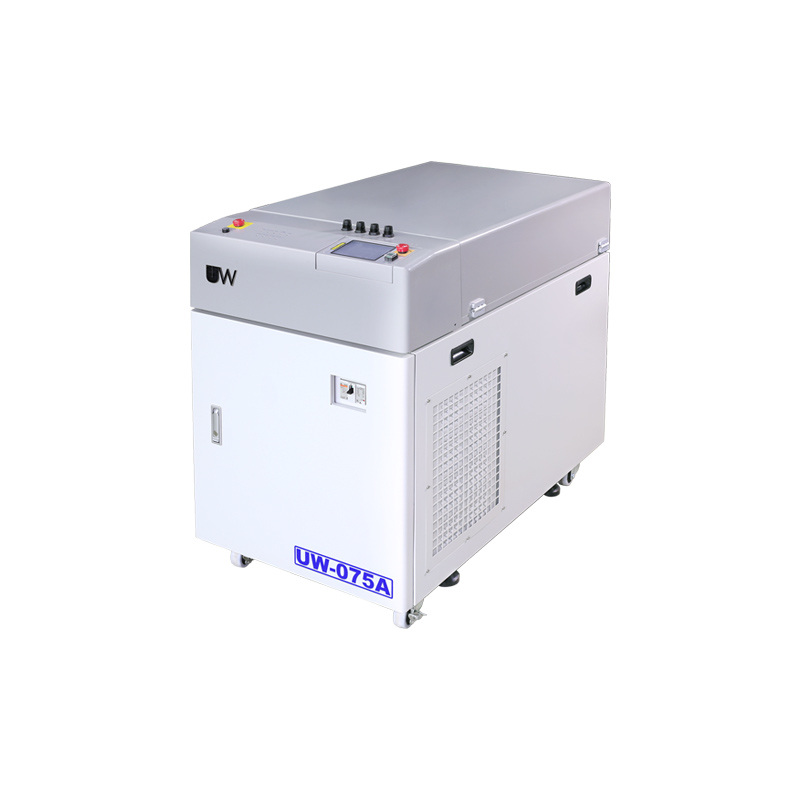

UW-075A
型号

UW-075A

输出功率

75W

最大峰值功率

5KW

能量稳定度

W土3%

激光波长

1064nm

瞄准定位

带红光指示(焊接头CCD定位)

电源输入

AC380V士10%,50/60Hz

工作方式

脉冲

整机功耗

<4KW

内循环冷却

封闭式内循环水冷

外循环冷却

风冷/水冷

冷却能力要求

2.5KW

外形尺寸(L*W*H)

1170mm X 650mm X 1010mm

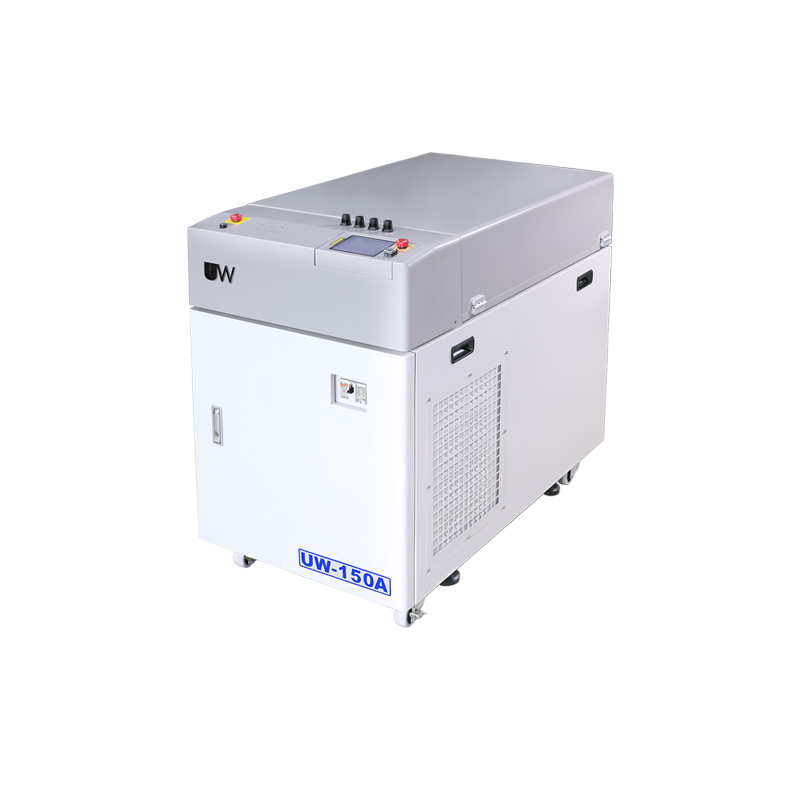

UW-150A
型号

UW- 150A

输出功率

150W

最大峰值功率

7KW

能量稳定度

W土3%

激光波长

1064nm

瞄准定位

带红光指示(焊接头CCD定位)

电源输入

AC380V士10%,50/60Hz

工作方式

脉冲

整机功耗

<6KW

内循环冷却

封闭式内循环水冷

外循环冷却

水冷

冷却能力要求

5KW

外形尺寸(L*W*H)

1170mm X 650mm X 1010mm

UW-300A
型号

UW-300A

输出功率

300W

最大峰值功率

9.9KW

能量稳定度

W土3%

激光波长

1064nm

瞄准定位

带红光指示(焊接头CCD定位)

电源输入

AC380V土10%,50/60Hz

工作方式

脉冲

整机功耗

<12KW

内循环冷却

封闭式内循环水冷

外循环冷却

风冷/水冷

冷却能力要求

7.5KW

外形尺寸(L*W*H)

1330mm X 650mm X 1060mm

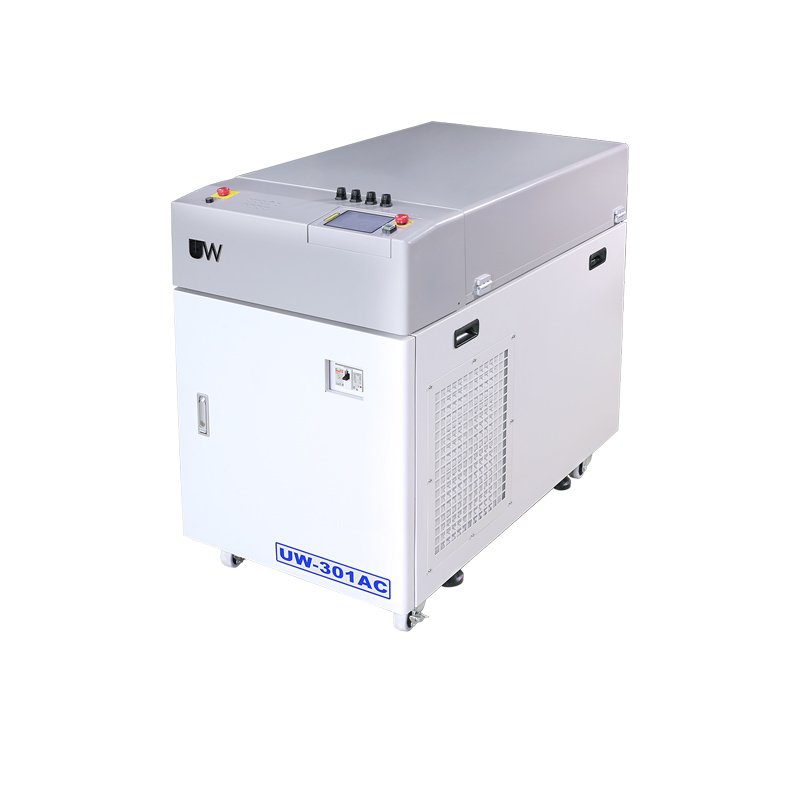

UW-301AC
型号

UW-301AC

输出功率

300W

最大峰值功率

6KW

能量稳定度

W士3%

激光波长

1064nm

瞄准定位

带红光指示(焊接头CCD定位)

电源输入

AC380V士10%,50/60Hz

工作方式

脉冲

整机功耗

<12KW

内循环冷却

封闭式内循环水冷

外循环冷却

风冷

冷却能力要求

7.5KW

外形尺寸(L*W*H)

1330mm X 650mmX 1060mm

最大单脉冲能量

30J

UW-302AC
型号

UW-302AC

输出功率

300W

最大峰值功率

6KW

能量稳定度

W土3%

激光波长

1064nm

瞄准定位

带红光指示(焊接头CCD定位)

电源输入

AC380V士10%,50/60Hz

工作方式

脉冲

整机功耗

<12KW

内循环冷却

封闭式内循环水冷

外循环冷却

风冷

冷却能力要求

7.5KW

外形尺寸(L*W*H)

1330mm X 650mm X 1060mm

最大单脉冲能量

60J

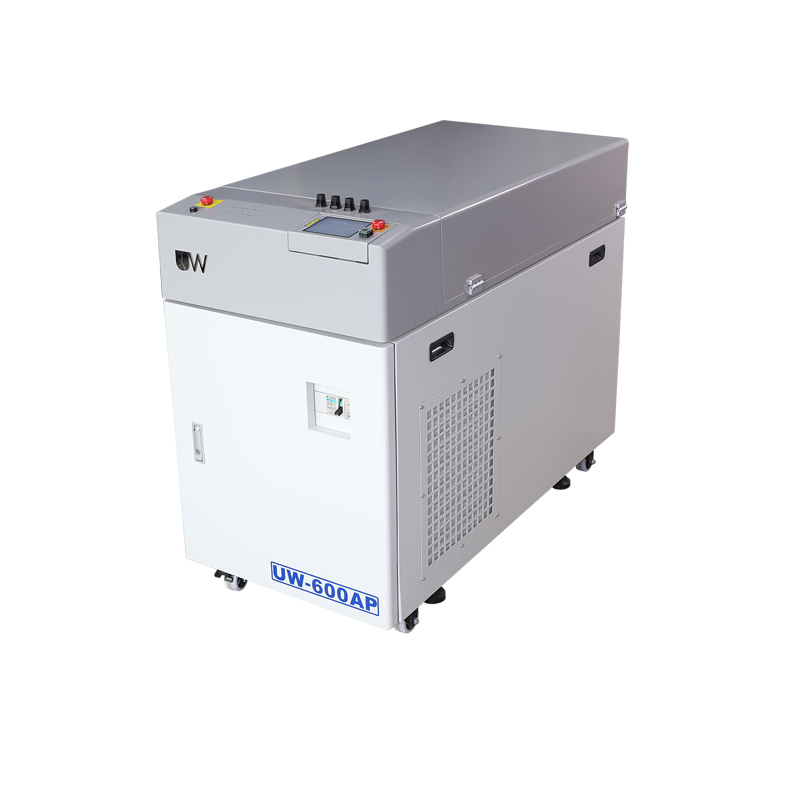

UW-600AP
型号

UW-600AP

输出功率

600W

最大峰值功率

9.9KW

能量稳定度

W土3%

激光波长

1064nm

瞄准定位

带红光指示(焊接头CCD定位)

电源输入

AC380V士10%, 50/60Hz

工作方式

脉冲

整机功耗

<18KW

内循环冷却

封闭式内循环水冷

外循环冷却

水冷

冷却能力要求

15KW

外形尺寸(L*W*H)

1330mm X 650mm X 1060mm
