走进慕尼黑上海光博会,直击联赢激光精密激光焊接新成果
发布时间:2020-07-04 作者:UW 联赢激光 浏览次数: 121

       2020年7月3~5日,亚洲最大的激光、光学、光电行业盛会“2020年慕尼黑上海光博会”在上海国家会展中心举行。受疫情影响推迟的光博会,而今盛况依旧,观众们饱含热情,参展企业纷纷呈现自己的“得意之作”,展现疫情影响下激光行业的蓬勃活力及广阔市场前景。

        联赢激光作为国内领先的精密激光焊接设备及自动化解决方案供应商,与慕尼黑上海光博会“结缘”以来,一度成为光博会的常客,每年以展现联赢激光最新的研究成果及解决方案精心筹备。随着2020慕尼黑上海光博会拉开序幕,联赢激光参展产品亦精彩亮相,蓝光激光器、蓝光复合激光焊接机、高功率焊接头、锡焊、塑料焊以及新能源汽车行业、电池行业、3C电子行业、五金行业、军工行业等多领域激光焊接解决方案创新成果,吸引了行业人士及各方观众的广泛关注。

联赢激光(展位:8.1F123)部分参展产品及激光焊接解决方案介绍:

01

锡球喷射焊接台

       锡球喷射焊接台由大理石结合钣金方通组成,确保高速焊接机台振动小稳定性高。采用双工位工作模式,最大限度利用锡球出射头提高焊接效率。焊接部分搭载直线电机结合送料研磨模组实现短距离平稳启停、长间距快速响应,高标准的重复定位精度从而保证产品焊接一致性、稳定性。

优势:

高性能:最快3球/秒焊接效率,双工位交替协作实现不停顿焊接;

高精度:锡球直径公差士0.02mm,锡量一致性好,直线电机模组,焊接精度高;

超灵活:锡球100-1200um可快速切换,兼容SnPb、 SnAg、 SnAgCu等多种材料锡球;

低维护:日常仅需定期锡球添加与喷嘴清洗、更换,维护保养简单。

02

100w蓝光激光焊接机



       UW-100-455机型是专为激光锡焊开发的一款小功率蓝光激光器,小体积设计,能够直接嵌入集成于自动化工作台,且得益于铜和金在蓝光区域的高吸收率,能够快速的加热铜焊盘或者金焊盘,特别适合铜和金焊盘的激光锡焊焊接。

优势:

铜和金焊盘对蓝光激光吸收率高;

能量利用率高,较小能量即可完成对焊盘的加热;

避免激光反射造成焊盘附近器件烧伤;

减少锡珠的产生

03

蓝光/光纤复合焊接系统

(蓝光/光纤复合焊接系统现场出光演示)

       蓝光复合焊接技术是通过联赢激光自主研发的蓝光复合焊接出射头,将红外激光及蓝光激光复合在一起,使两束激光的轴线在空间上重合,红外激光进行深熔焊接,蓝光激光具备预热缓冷的作用,并适度进行热传导焊接。





优势:

适用于较厚金、铜材的加工;

高吸收率,降低设备功率,降低成本;

大幅降低飞溅、焊缝质量高;

避免了复杂而低效的波长转换,系统效率更高;

降低材料吸收阈值,加工能力可控性强。

应用案例:



04

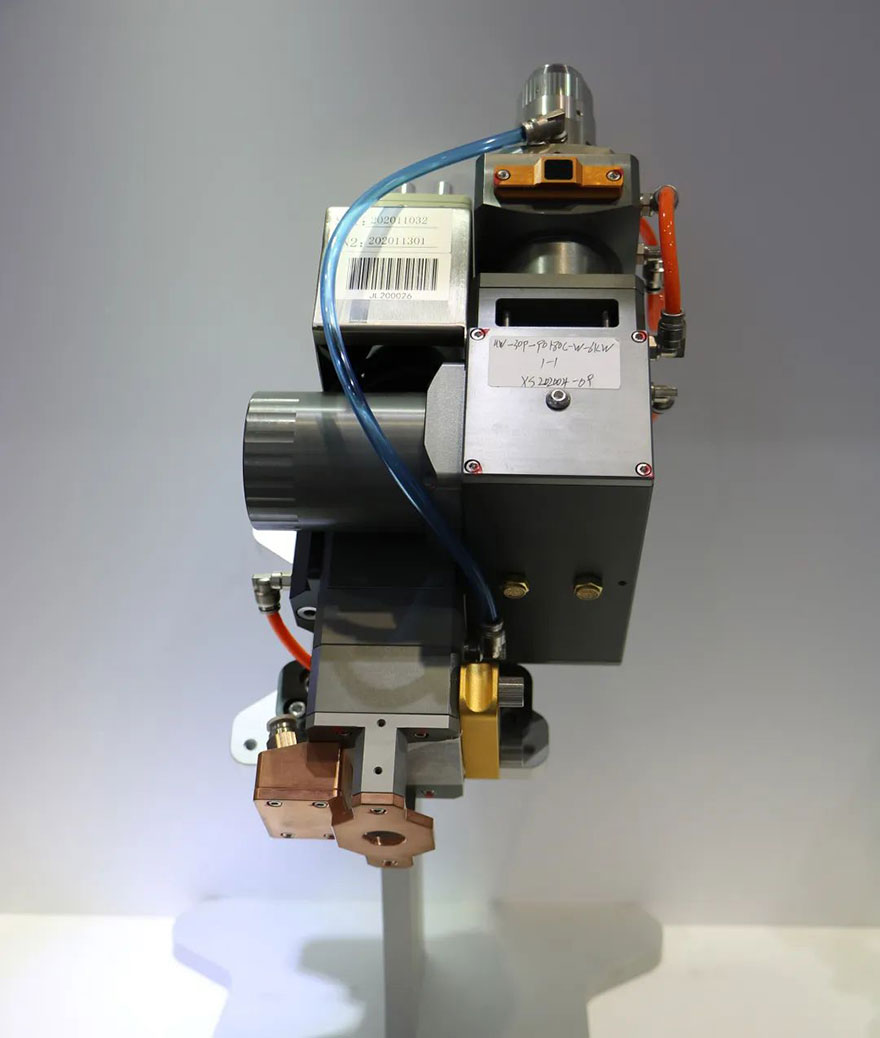

焊接头

     本次展会,联赢激光展出四大系列焊接头:摆动激光焊接头、复合激光焊接头、摆动复合激光焊接头、高功率激光焊接头。

       摆动激光焊接头是由联赢激光自主研发的一款高功率摆动激光焊接头,采用模块化设计;抽屉式保护玻璃保护准直镜片和聚焦镜片,提高激光头的使用寿命,最大使用功率6000W/单模2500W。

       复合焊接技术是通过联赢激光复合焊接头将红外激光及半导体(915nm/450nm)激光复合在一起,使两束激光的轴线在空间上重合,红外激光进行深熔焊接,半导体激光具备预热缓冷的作用,并适度进行热传导焊接。

       复合焊接技术适用于较厚高反材料的加工,利用高反材料对于半导体的高吸收率,获得以下优势:降低材料吸收阈值,加工能力更可控;大幅减少焊接飞溅;改善焊缝成型质量。

       摆动复合焊接技术是在红外激光和蓝半导体激光(915nm/450nm)激光同轴复合的基础上,使红外激光通过摆动电机单元,通过程序控制电机使红外激光产生一定摆动直径、摆动频率、摆动轨迹的运动。

       摆动复合焊接技术同样适用于较厚高反材料的加工,焊接过程结合摆动焊接及复合的特点,获得以下优势:降低材料吸收阈值,加工能力更可控;更广的工艺窗口及应用范围;大幅减少焊接飞溅;更优的焊缝成型质量;更优的间隙适应能力

       高功率激光焊接头由联赢激光自主研发的一款高功率激光焊接头,采用模块化设计,严谨的光学设计使得此款激光焊接头聚焦性能有很大的提升,能量集中度较高;准直和聚焦部分采用抽屉式保护玻璃,可以有效避免灰尘等污染透视,延长激光焊接头使用寿命,最大使用多模6000W(单模2500W)。

       2020年慕尼黑上海光博会涌现出一大批先进的激光、光电产品,联赢激光更是携全新产品和激光焊接解决方案参展,成为这璀璨光芒中精彩的一环,共同展现了激光行业迅猛发展的态势及巨大成果。未来,联赢激光将加大技术创新研发力度,致力打造成为世界一流的激光焊接及自动化解决方案提供商。
